Jak vědecky vybrat kondenzátory CL23: Hloubková{1} analýza technických parametrů a aplikačních scénářů
Oct 24, 2025| I. Analýza základních technických parametrů pro kondenzátory CL23
Jako reprezentativní model kondenzátorů s metalizovanou polyesterovou fólií, výkonnostní parametry CL23 přímo určují jeho obvodovou kompatibilitu. Níže je pět základních základních metrik ke sledování (data sestavená z technických příruček předních domácích čínských výrobců z roku 2025):
| Kategorie parametru | Rozsah specifikace | Kritický význam |
| Jmenovité napětí (UR) | 50V, 100V, 250V, 400V, 630V DC | Musí překročit 1,2násobek provozního napětí obvodu; např. napájecí obvody by měly zvolit 250V nebo vyšší specifikace |
| Rozsah kapacity | 0,001μF~1,5μF (normální), přesnost: ±5%20% | Vazební obvody vyžadují přesnost ±5 % (J-třídy); bypassové obvody mohou být uvolněny na ±20 % (M-stupeň) |
| Odolné napětí | 1,6×UR (2sekundový test) | Měří krátkodobou-přepěťovou toleranci; kritické ověření požadované pro aplikace filtrování energie |
| tangens ztráty (tanδ) | Menší nebo rovno 1 % (23 stupňů, za podmínek 1 kHz) | Přímo ovlivňuje účinnost obvodu; vysokofrekvenční obvody by měly upřednostňovat nízko{1}}ztrátové modely menší nebo rovné 0,5 % |
| Izolační odpor (IR) | Když je CR menší nebo rovna 0,33 μF, hodnota odporu je větší nebo rovna 3000 MΩ; Když CR > 0,33 μF, hodnota odporu je větší nebo rovna 1000 S. | Určuje velikost svodového proudu; vysoce přesné{0}}aplikace, jako je lékařské vybavení, vyžadují IR Větší nebo rovné 15 000 MΩ |
Parametry přizpůsobivosti prostředí:
Klimatická kategorie: 40/100/21 (-40 stupňů až +100 stupňů, 21denní test vlhkosti) nebo -40 stupňů až +85 stupňů (širokoteplotní model)
Hodnocení zpomalující hoření: UL94 V-0 (zalévání epoxidovou pryskyřicí, v souladu s environmentálními požadavky RoHS)
II. Konkrétní strategie výběru aplikace
Výběr kondenzátorů CL23 musí být v souladu se specifickými funkcemi obvodu. Níže jsou uvedena přizpůsobená řešení pro tři základní aplikační scénáře:
1. Filtrační a usměrňovací obvody napájecího zdroje
Typické scénáře: Sekundární-filtrování u spínaných zdrojů napájení, oddělení v lineárních zdrojích napájení
Klíčové body výběru:
Upřednostněte modely s vysokým izolačním odporem (IR Větší nebo rovno 1000S) a tolerancí zvlněného proudu
Doporučená kapacita: 0,1μF až 1μF. Například specifikace 250V/1μF vyhovuje většině 12V až 24V napájecích obvodů
Přizpůsobte rozsah provozních teplot obvodu. Pro průmyslové napájecí zdroje vyberte široko{1}}teplotní modely (-40 stupňů až +100 stupňů)
2. Propojovací obvody audio zesilovače
Typický scénář: Vazba signálu mezi předzesilovačem a výkonovými zesilovači
Kritéria výběru:
Tangenta úhlu ztráty Menší nebo rovna 0,5 % (při 1 kHz), aby se zabránilo zkreslení zvukového signálu
Typicky zvolená kapacita: 0,1μF až 0,47μF, např. 100V/0,22μF (přesnost J-stupně)

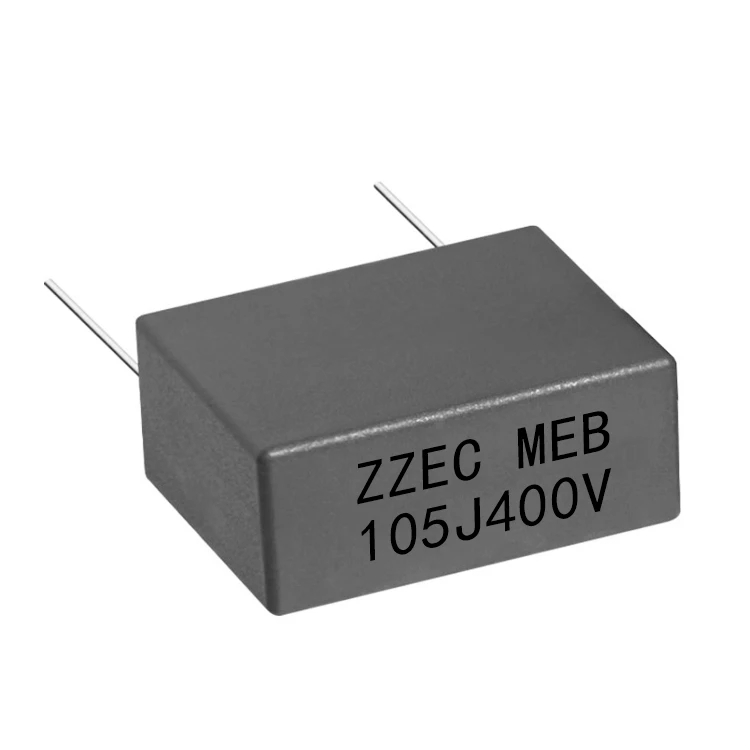

Upřednostněte ne-induktivní struktury (např. řada MEB), abyste snížili vysokofrekvenční rušení šumem-
3. Zpracování signálu pro barevné televizory a zobrazovací zařízení
Typické scénáře: Obvody horizontálního skenování, vazba signálu na pásmo VHF
Kritéria výběru:
Tolerance kapacity Menší nebo rovna ±10 % (K-třída), aby byla zajištěna stabilní fáze signálu
Jmenovité napětí Doporučuje se větší nebo rovné 100 V, aby vydržely přechodná pulzní napětí
Rozměry musí odpovídat rozložení PCB; kompaktní modely (např. řada CL23X) šetří místo.
III. Průvodce úskalím výběru: 3 běžné mylné představy
Odlehčení při nedostatečném napětí
Nesprávný příklad: Použití CL23 dimenzovaného na 250 V v obvodu usměrňovače 220 V.
Správný přístup: Vyberte na základě 1,6násobku špičkového napětí obvodu. Pro usměrňovač 220V AC se špičkovým napětím přibližně 311V zvolte specifikaci 400V.
Zanedbání vlivu okolní teploty
Snížení výkonu je vyžadováno v prostředí s vysokou teplotou- (např. uvnitř skříní napájecího zdroje): Kapacita se může snížit o 5 % při +85 stupni. Doporučuje se 20% kapacitní rozpětí.
Záměna „sebe-léčení“ s „trvalým selháním“
Metalizovaný film CL23 má schopnost samoléčení lokalizovaného rozpadu{1}}. Trvalé přepětí však způsobí trvalé selhání. Použití s obvody přepěťové ochrany.
IV. 2025 Doporučení pro výběr trhu
Výběr výrobce: Upřednostněte přední domácí výrobce certifikované podle IEC 60384-2. Jejich produkty nabízejí větší jistotu v konzistenci (rozměrová tolerance menší nebo rovna 0,2 mm) a trvanlivosti (1000 hodin při 85 stupních / 125 % RH bez poruchy).
Požadavky na přizpůsobení: Pro speciální rozměry (např. ultra-tenké typy) nebo extrémní prostředí (např. nízké teploty -55 stupňů) kontaktujte výrobce ohledně přizpůsobení na základě základního modelu CL23. Dodací lhůty se obvykle pohybují od 4 do 6 týdnů.
Alternative Solutions: In high-frequency (>10MHz) aplikace, vyhodnoťte polypropylenové kondenzátory CBB21. Jejich tangens delta ztráta může být až 0,1 %, ačkoli náklady jsou přibližně o 30 % vyšší než CL23.
Závěr: Výběr kondenzátorů CL23 vyžaduje dosažení trojúhelníkové optimalizace „přizpůsobení parametrů, přizpůsobení scénáře a vyrovnání nákladů“. Inženýři mohou provádět simulační ověření pomocí modelů SPICE poskytovaných výrobci a upřednostňovat testování metrik spolehlivosti, jako je teplotní cyklování a vibrace, v malých-sériích, aby byla zajištěna stabilita konečného řešení.
(Všechna technická data v tomto článku pocházejí z veřejně dostupných technických příruček pro rok 2025 předních tuzemských výrobců kondenzátorů. Konkrétní parametry podléhají nejnovějším specifikacím výrobce.)
